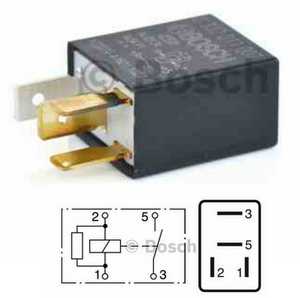

Bosch - Spínací malé relé, 12V 30A

jmenovitý proud [A]: 30 jmenovité napětí [V]: 12 V
Zobrazit více
0 %
109 Kč
ks
Vložit do košíku
Na Skladě
Katalogové číslo: 0332011007
záruka:24 měsíců
výrobce:Bosch
cena bez DPH:90,45 Kč
popis
parametry
soubory a odkazy
diskuze
Recenze

Bosch spínací malé relé 12V 30A je základní elektromechanický komponent široce používaný v automobilovém průmyslu a dalších nízkonapěťových aplikacích. Jeho hlavní funkcí je umožnit spínání vysokého proudu (v tomto případě až 30A) pomocí nízko-proudového signálu. To je nezbytné pro ochranu citlivých elektronických obvodů a spínačů, které by jinak byly poškozeny velkým odběrem proudu ze zařízení, jako jsou světla, ventilátory nebo palivová čerpadla.




Jak relé funguje?



Relé se skládá z elektromagnetické cívky a sady spínacích kontaktů. Když je na cívku přivedeno napětí (v tomto případě 12V), vytvoří se magnetické pole, které přitáhne pohyblivý kontakt a uzavře (nebo otevře, v závislosti na typu relé) obvod pro vysoký proud. Po odstranění napětí z cívky se kontakty vrátí do své původní polohy.




Hlavní vlastnosti a specifikace:



  • Napájecí napětí (cívka): 12V DC – toto je napětí potřebné pro aktivaci cívky relé.

  • Spínací proud (kontakty): Až 30A – maximální proud, který mohou spínací kontakty bezpečně vést. To umožňuje relé ovládat spotřebiče s vyšším odběrem.

  • Typ relé: Malé spínací relé (často "mini relay" nebo "micro relay") – kompaktní rozměry pro snadnou instalaci do vozidel.

  • Konfigurace kontaktů: Nejčastěji se jedná o Normally Open (NO) relé, což znamená, že kontakty jsou v klidovém stavu rozpojené a sepnou se po přivedení napětí na cívku. Existují i verze s více kontakty (např. 5-pinové s přepínacím kontaktem Normally Open a Normally Closed - SPDT).

  • Výrobce: Bosch – renomovaný výrobce automobilových komponent, zaručující vysokou kvalitu, spolehlivost a dlouhou životnost (až 250 000 spínacích cyklů).

  • Integrovaný rezistor/dioda (volitelně): Některá Bosch relé mohou obsahovat integrovaný paralelní rezistor nebo diodu (tlumící diodu) přes cívku. Tyto komponenty slouží k potlačení napěťových špiček, které vznikají při odpojení cívky, a chrání tak řídicí jednotky nebo spínače před poškozením.

  • Rozsah provozních teplot: Typicky od -40°C do 100°C.

  • Montáž: Často s integrovaným montážním držákem nebo pro zasunutí do patice.




Typické aplikace v automobilech:



Relé Bosch 12V 30A najde široké uplatnění v různých elektrických obvodech vozidel:

  • Palivová čerpadla: Spínání palivového čerpadla.

  • Světlomety a přídavná světla: Ovládání hlavních, dálkových, mlhových nebo přídavných světel.

  • Ventilátory chladiče: Spínání ventilátorů motoru.

  • Klaksóny: Zapínání houkačky.

  • Elektrická okna/zrcátka: Ovládání motorů pro elektrická okna nebo nastavení zrcátek.

  • Systémy centrálního zamykání a alarmy.

  • Různá doplňková vybavení: Například vyhřívání sedadel, zásuvky 12V, audio systémy.




Identifikace pinů (typické pro 4-pinové a 5-pinové relé):



Standardní Bosch relé používají číselné označení pinů podle normy DIN:

  • 30: Přímé napájení (obvykle z baterie, "plus" pól) – vstup pro vysoký proud.

  • 87: Výstup k zařízení (např. světlo, čerpadlo) – výstup pro vysoký proud.

  • 87a: (Pouze u 5-pinových relé) Normally Closed (NC) výstup – výstup, který je sepnutý, když relé není aktivní. Po aktivaci relé se rozpojí.

  • 85: Zem (kostra) pro cívku relé.

  • 86: Plus (napájení) pro cívku relé (ovládací signál, např. ze spínače).
